Laboratorios Remotos |
UbicaciónSala 1.06 |
 |
Portal informativo en inglés creado por el DIEEC para el desarrollo de nuevas tecnologías para la enseñanza de la Ingeniería.
Acceso al portal Acceso a Laboratorios desarrollados |
Laboratorios

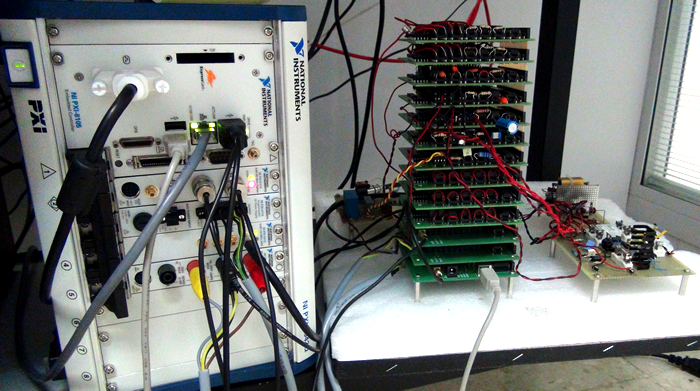

| Visir-Laboratorio de Electrónica | |
| Tipo: Remoto - Multipuesto Tecnología: Websocket - HTML5 - Labview Desarrollador: Mohamed Tawfik PDI responsable: Manuel Castro Gil Fecha implantación: 2014 |
El proyecto VISIR (Virtual Instrument Systems in Reality) es una iniciativa desarrollada por el Blekinge Institute of Technology (BTH, Suecia) de la mano del profesor Ingvar Gustavsson. Este proyecto propone una arquitectura hardware y software de laboratorio remoto orientado al desarrollo de experimentos de electrónica analógica básica. La gran diferencia de este laboratorio remoto respecto a otros de la misma temática, es la posibilidad de reconfiguración remota de los experimentos a realizar. Es decir, el usuario puede elegir que circuito quiere estudiar, construirlo remotamente gracias a una matriz de conmutación y analizar su comportamiento mediante los instrumentos contenidos en un PXI (osciloscopio, generador de funciones, DMM y fuente de alimentación), controlados también remotamente por el usuario. Dentro del proyecto VISIR actualmente está DIEEC-UNED como miembro activo en la comunidad VISIR al compartir sus recursos de laboratorio y experimentos con el resto de la comunidad para mejorar las habilidades de experimentación en los campos de la ingeniería eléctrica y electrónica. |
 Acceso al Laboratorio |
|

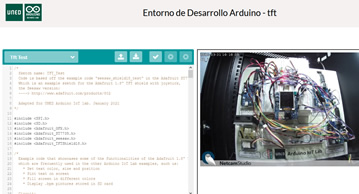

| Laboratorio MultiArduino IOT | |
| Tipo: Remoto - Monopuesto
Tecnología: HTML – PHP - Arduino Desarrollador: Luís Beltrán PDI responsable: Sergio Martín Gutiérrez Fecha implantación: Marzo 2021 Acceso al Laboratorio |
El Laboratorio remoto está compuesto de tres placas Arduino UNO Wifi Rev2, un sensor de humedad y temperatura, un ventilador, diodos LED y una pantalla TFT, que pueden ser programados para interactuar y llevar acabo comportamientos representativos de un sistema de refrigeración IoT. Por lo tanto, permitiendo a estudiantes testar y experimentar – a través del laboratorio remoto – con equipos reales conceptos sobre IoT relevantes para la educación en ingeniería a nivel académico. |
Se trata del desarrollo de un laboratorio sobre el Internet de las Cosas (IoT) basado en Arduino, así como su integración en una plataforma laboratorio remoto de enseñanza virtual la cual posibilita la interacción con el experimento a través de internet y la visualización de los resultados a través de una cámara web.

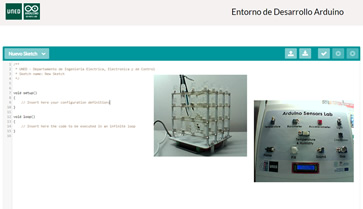

| Laboratorio Arduino Sensores - Cubo led | |
| Tipo: Remoto - Monopuesto
Tecnología: HTML – PHP - Arduino Desarrollador: Sergio Roldán Gómez PDI responsable: Sergio Martín Gutiérrez Fecha implantación: Octubre 2020 Acceso al Laboratorio |
|
Se trata de un laboratorio remoto para Arduino cuyo propósito principal es proporcionar a los estudiantes un entorno de desarrollo web que puede ser usado en un contexto de aprendizaje electrónico.básica.

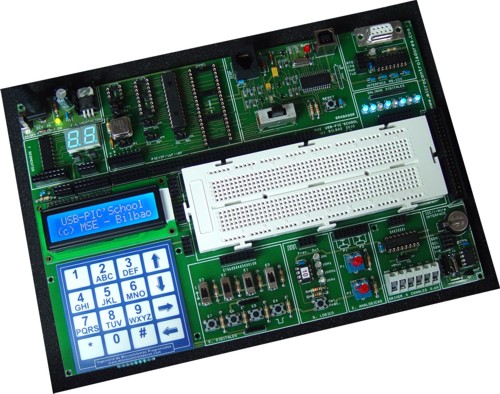

| Laboratorio de PIC's | El laboratorio remoto de microcontroladores PIC's es un entorno orientado al aprendizaje de la programación de sistemas microcontroladores PIC's, con la particularidad de que puede ser accedido a través de Internet desde cualquier ordenador. Está integrado por un conjunto de componentes que permitirán a un usuario acceder a él de manera remota utilizando un navegador de Internet y conectándose a una Web.  Esto le suministrará remotamente el control de un sistema que podrá programar de manera independiente y ejecutar tareas y aplicaciones reales sobre el laboratorio. Un microcontrolador es un circuito integrado programable que contiene todos los componentes necesarios para controlar el funcionamiento de una tarea determinada, como el control de una lavadora, un teclado de ordenador, una impresora, un sistema de alarma, etc. Por último, el alumno podrá comprobar el resultado de susa ccibes sobre el microcontrolador a través de una cámara Web. |
Acceso al Laboratorio |

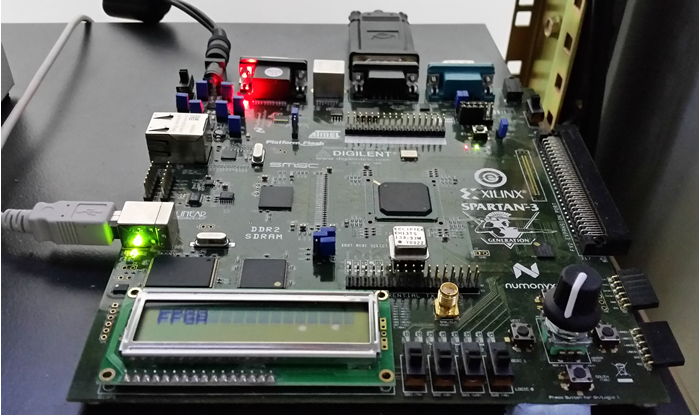

| Laboratorio de FPGA's | El laboratorio remoto FPGA es un desarrollo basado en Xilinx Spartan 3AN FPGA para llevar a cabo prácticas de programación VHDL distancia con visualización a través de cámara web. La principal contribución del laboratorio es que permite ambos modos de compilación, locales y remotos. El modo de compilación remoto es más educativo, ya que el alumno recibe información de cada etapa de compilación de la FPGA.  El usuario sólo tiene que escribir código VHDL en un editor de texto normal y subirlo al laboratorio remoto Proporciona servicios de autenticación y de programación, con número de usuarios simultáneos limitado a diez. El laboratorio guarda la actividad de los estudiantes en registros para que los profesores puedan revisar y analizar su rendimiento. |
Acceso al Laboratorio |
| Laboratorio Motorola 68000 | El objetivo de este Laoratorio es convertir el kit de entrenamiento Motorola MC68000en un laboratorio remoto accesible a través de la Web, de manera que permita a los estudiantes la ejecución remota de prácticas, y la visualización de los resultados a través de una WebCam. El proyecto surge como un proceso de mejora en la docencia de las asignaturas impartidas por el departamento de Eléctrica, Electrónica y de Control (ETSI Industriales). Algunas de las capacidades del Laboratorio son:
|
Acceso al Laboratorio |
| Laboratorio de control de fluidos FESTO | El kit "Compact Workstation" de Festo es una pequeña planta hidráulica, con sensores, actuadores y una tarjeta de adquisición de datos que permite comunicarse con un ordenador a través del puerto serie. El kit tiene muchas posibilidades para desarrollar lazos de control de: nivel, caudal, presión o temperatura, así como programas SCADA. Sin embargo, la intención de desarrollar un sistema para la realización de las prácticas a distancia obligó a la modificación de la planta, de forma que permitiera su total control a través de internet.  El sistema contiene cuatro equipos: la planta piloto, la unidad de adquisición de datos, el ordenador del laboratorio y los ordenadores remotos. El ordenador de laboratorio actua como servidor de datos mediante el uso de Web Server integrado en LabView. Esto permite visualizar y manipular el panel frontal del programa que corre en el ordenador del laboratorio. |
|
|

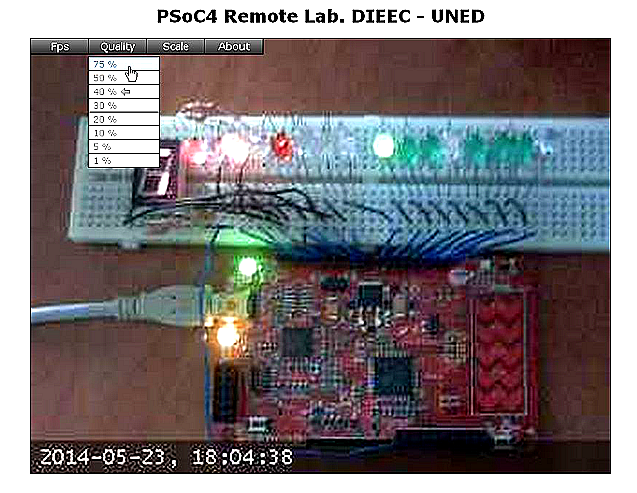

| Laboratorio de programación remota PSoC4 | Se trata de un laboratorio basado en el kit de programación CY8CKIT-042 PSoC4 de Cypressen y su principal objetivo es conseguir, por medio de un interfaz gráfico, ejecutar un programa remotamente sobre el kit igual que se haría en local, y se puedan ver los resultados por medio de una cámara web. El laboratorio cumple varios requisitos: - El resultado debe ser visible a través de una cámara web/IP - Las prácticas deben poder hacerse de la misma forma si se programan en local como en remoto - La programación en remoto debe ser canalizada por el interfaz de usuario y no precisará a nadie en el otro lado para su realización, es decir, autonomía completa del laboratorio.  Desde la óptica de un dispositivo que recibe un programa y lo ejecuta, con posibilidad de leer entradas y disponer salidas, se puede apreciar el enorme potencial que tiene para aplicarlo a casi cualquier tarea. ( domótica, el arranque de motores, los controles PID, el laboratorio de electrónica digital, y otras muchas) |
Acceso al Laboratorio |
| Laboratorio "El color de la luz" | Se trata de un laboratorio que muestra los estudiantes como funcionan la luz y los colores en la vida real. Se pueden usar los tres controles deslizantes (rojo, verde y azul) para seleccionar la combinación de colores y a continuación, enviar los nuevos valores al led RGB y comparar el resultado real con el cuadrado de color virtuales situado debajo de los controles. |
Acceso al Laboratorio |
